شیرهای توپی Ball Valve

شیرهای توپی به گونه‌ای طراحی شده‌اند که از یک توپ فلزی جهت آببندی با چرخش 90درجه استفاده می­شود. یکی از طرفین این توپی کاملاً باز و طرف دیگرمسدود است. برای اینکه جریان سیال برقرار شود، لازم است که سمت باز توپی در مسیر جریان قرار گیرد. این نوع شیرها معمولاً به صورت کاملا باز یا کاملا بسته استفاده می‌شوند و وظیفه‌شان قطع و وصل کامل جریان است. به همین دلیل، آن‌ها عموماً در سیستم‌های کنترلی کاربرد ندارند. اما به دلیل سرعت بالای عملکرد و طراحی ساده، در صنایع مختلف مورد استفاده قرار می‌گیرند.

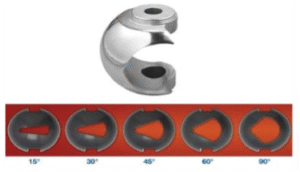

توپ داخل شیر دارای مجرایی است که وقتی با دو انتهای شیر هم‌راستا باشد، جریان به راحتی از آن عبور می‌کند. اگر مجرا به صورت عمود بر انتهای دستگاه قرار گیرد، شیر به طور کامل بسته می‌شود.

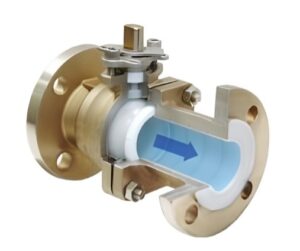

 شیر توپی زمان باز بودن

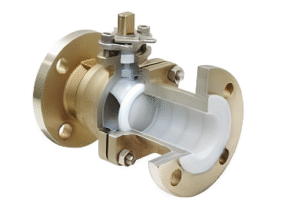

شیر توپی زمان بسته بودن

انواع شیرهای توپی

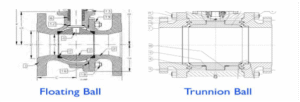

از لحاظ مکانیزم آببندی

-Floating.

-Trunnion Mounted.

از لحاظ طراحی بدنه

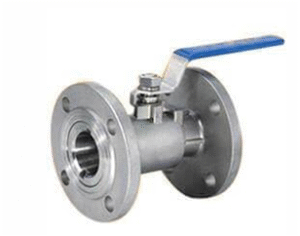

-One Piece.

– Two Pieces.

– Three Pieces.

-Side Entry.

– Top Entry

کاربرد شیر های توپی(Ball Valve):

این نوع شیرها بسیار پرکاربرد بوده و در همه صنایع مورد مصرف قرار می­گیرند. این شیرها توانایی تحمل فشارهای بالا و حجم بالای سیال را دارند و با توجه به آببندی فلز به غیر فلز در نوع جنرال حداکثر دمای تحمل آنها 180درجه سانتیگراد می­باشد.

مزایا و معایب شیرهای توپی :

مزایا:

• باز و بسته شدن سریع با یک حرکت چرخشی 90 درجه (ربع گرد).
• آببندی بسیار خوب.
• تغییر وضعیت شیر به حالتهای باز و بسته بدون نیاز به نیروی گشتاوری بالا.
• ارتفاع این شیرها نسبت به شیرهای دروازه ای به مراتب کم است.
• طول عمر بالا.
• عدم ایجاد آلایندگی به سیال عبوری از خط.

معایب:

• در اکثر مواقع نمی­توان بعنوان شیرهای کنترلی از آنها استفاده نمود.
• محدودیت دمایی برای شیرهای ساخته شده با سیت غیر فلزی.
• حبس سیال در فضای داخل توپی در وضعیت بسته.
• قیمت آنها نسبت به دیگر شیرها بالاتر است.
